消声器与管道系统的热膨胀补偿如何设计，避免应力集中和泄漏？

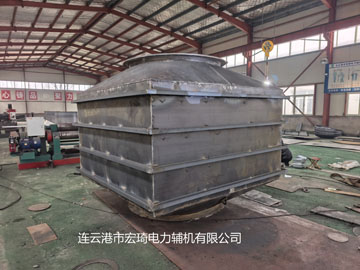

一、消声器核心设计原则
明确热膨胀量：先计算管道及消声器在工作温度下的热伸长量，作为补偿设计的基础。
优先自然补偿：利用管道自身的 L 形、Z 形等自然弯曲来吸收热膨胀，减少专用补偿器的使用。
合理设置固定与导向支架：通过固定支架控制膨胀方向，导向支架引导管道位移，避免消声器承受过大应力。
避免消声器作为受力点：消声器壳体和法兰不应作为主要的膨胀受力部件，所有膨胀力应由支架和补偿器承担。
二、消声器主要补偿方式及应用
1. 自然补偿
原理：利用管道的弯头、三通等改变方向，通过弹性变形吸收热膨胀。
适用场景：短距离、小温差的管道系统，是最经济的方式。
设计要点：
自然补偿段的长度不宜过长，一般不超过 20-30 米。
弯头角度以 90° 为宜，弯曲半径应大于管道直径的 1.5 倍。
在自然补偿段两端设置固定支架，中间设置导向支架。
2. 波纹补偿器
原理：通过金属波纹管的轴向、角向或横向变形来吸收热膨胀。
适用场景：长距离、大温差、空间受限的管道系统，是最常用的补偿方式。
设计要点：
选型：根据膨胀量、压力、温度、介质选择合适的补偿器类型（轴向、角向、横向）和材质。
安装：
轴向补偿器应安装在两个固定支架之间，靠近其中一个固定支架。
安装前需进行预拉伸或预压缩，以吸收部分膨胀量。
补偿器两侧应设置导向支架，防止管道失稳。
注意：严禁将补偿器作为消声器的支撑点。
3. 套管补偿器（填料函式）
原理：通过内外套管的相对滑动来吸收轴向热膨胀。
适用场景：高温、高压、大口径的蒸汽管道。
设计要点：
需设置可靠的防拉脱装置，防止管道拉脱。
填料函需定期维护，防止泄漏。
补偿器两侧应设置导向支架。
三、消声器与管道连接的特殊考虑
法兰连接
消声器进出口法兰与管道法兰应采用柔性连接，如橡胶软接头或金属波纹管，以隔离振动和吸收少量位移。
法兰螺栓应均匀紧固，避免因热膨胀导致的应力集中和泄漏。
在法兰两侧设置足够的支架，防止消声器承受管道的推力。
焊接连接
焊缝应进行 100% 无损检测，确保焊接质量。
焊接后应进行应力消除处理，如热处理或振动时效。
在焊缝附近设置导向支架，引导膨胀方向。
支架设计
固定支架：设置在补偿器的两端，承受管道的推力，控制膨胀方向。
导向支架：设置在补偿器和固定支架之间，允许管道轴向位移，限制横向位移，防止失稳。
滑动支架：设置在管道的其他位置，允许管道自由滑动，减少摩擦阻力。
消声器应设置独立的支撑支架，不应由管道来支撑其重量。

四、避免应力集中和泄漏的关键措施
精确计算：使用专业软件（如 CAESAR II）进行管道应力分析，确保所有应力值在规范允许范围内。
材料选择：根据工作温度和介质选择合适的管道和消声器材质，避免因热膨胀系数不匹配导致的应力。
施工质量：严格按照设计图纸和规范进行施工，确保焊接、法兰连接、支架安装等质量。
运行监控：在运行过程中定期检查管道和消声器的位移、振动、泄漏情况，及时发现并处理问题
