火力电厂1000MW机组引风机选型配置风机消音器
发布时间：2013/11/6 点击次数：2435
一、火力电厂1000MW机组引风机选型配置风机消音器
目前国内大型机组锅炉所配备的引风机中，可供选择型式有三类：动叶可调轴流式风机、静叶可调轴流式风机以及双速或变频、双吸入口导叶离心式风机。火力发电厂的负荷特性要求机组具备调峰能力和变负荷运行方式。

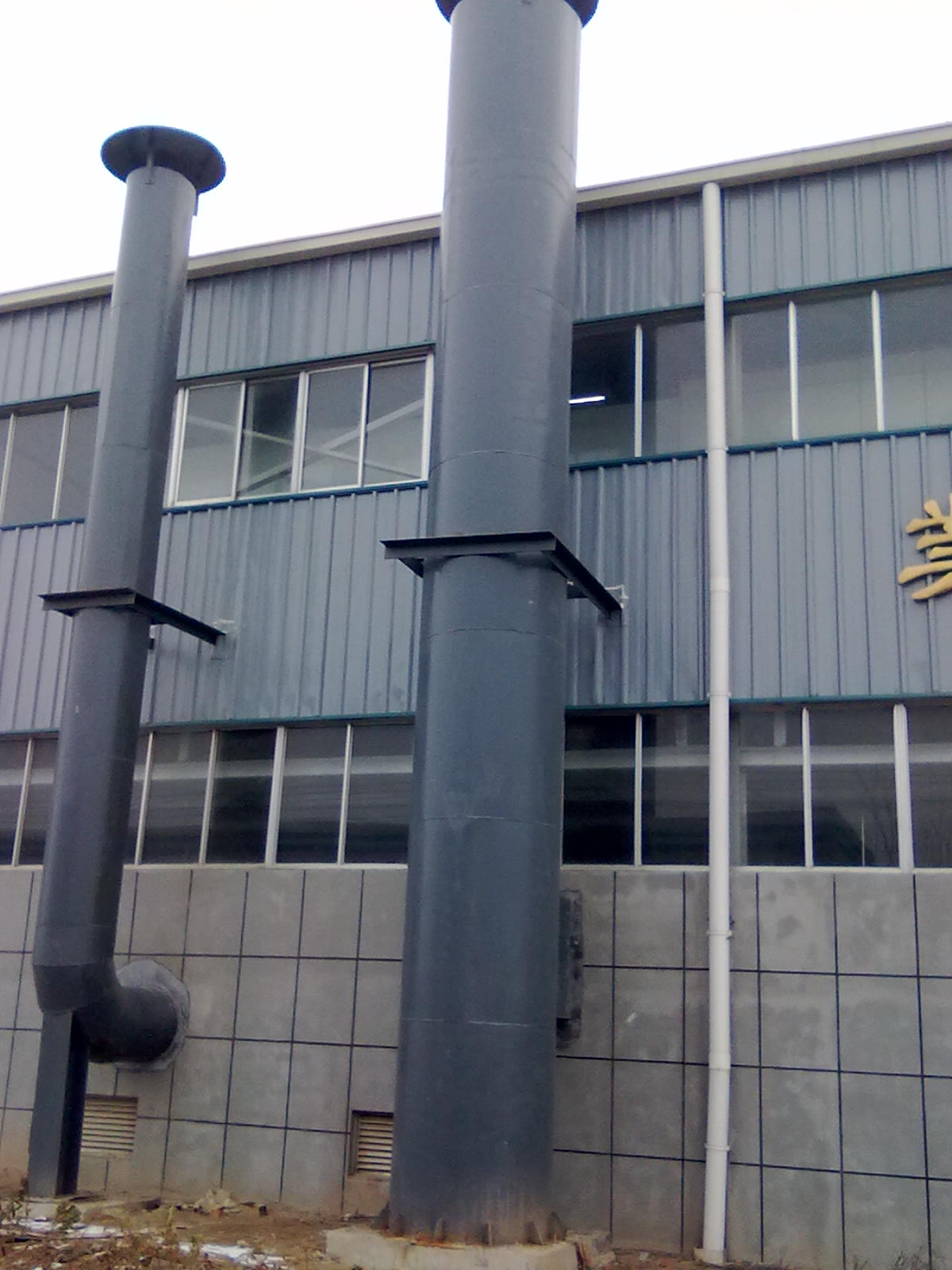

双速离心式风机调峰经济性差，运行电耗大；采用变频离心式风机，变频器必须采用进口设备，电气设备费用昂贵。此外，离心式风机体积和重量庞大，给制造、运输、安装、检修和维护带来了很大困难，因此，本工程不推荐采用离心式风机。本工程合并风机配置方案按取消脱硫旁路烟道考虑，按动叶可调和静叶可调轴流式风机进行选型和配置台数进行了综合比较，因此本工程引风机推荐采用3×35%静叶可调风机方案。风机消音器安装风机出口管道上，根据现场实际噪音量大小，消音器安装后消音量可以降低25分贝以上。
二、风机消音器设计原理

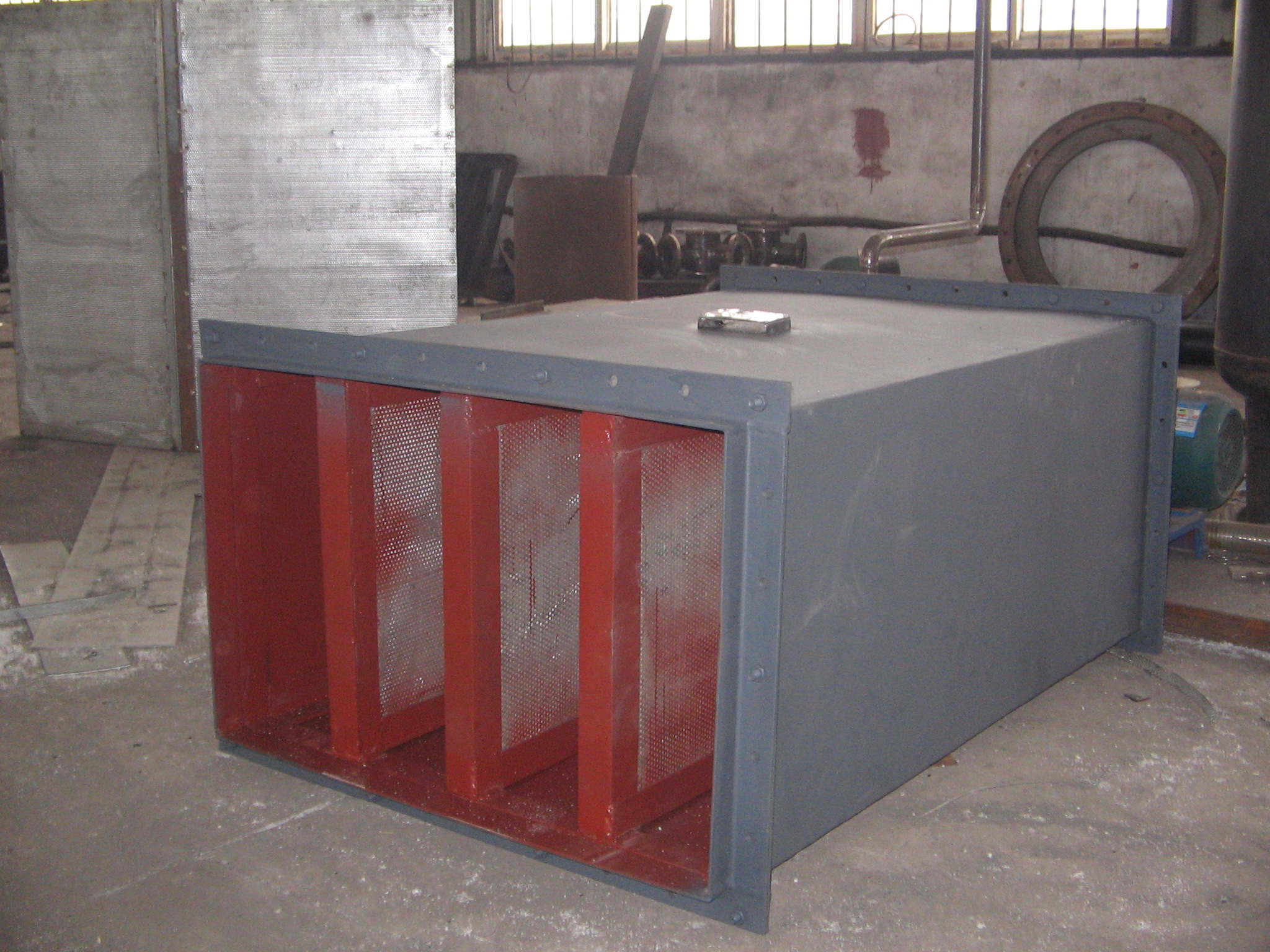

该风机消音器为阻抗控流除油式，本公司是根据对发电厂各类锅炉引风机及送风机运行现场噪声源治理设计的，对排风带油的现象，另行设计加装积油器，当设备使用时间长，可以打开积油器下部排油阀门将积聚油液排出，根据实践所得的频谱特性资料，确定在哪些频谱范围内需要多大消声量，作为设计吸声片结构及流体通道的主要依据，我公司在设计时排风带油吸音材料不能选用超细岩棉，使用超细岩棉时间长了排风带油工况容易出现油饱和，失去吸音功能，选用具有较大吸音效果材料不锈钢丝网，以增强吸音效果。时间长了也不会出现饱和状态，具有收积油液功能。本产品采用了对高频噪声起消音作用的阻式结构及对中、低频噪声起消音作用的抗式结构，同时在阻式通道中采用了高频及低频积油结构两种消音区，用以最大限度的增宽消音频带，以实现良好的消音效果。
目前国内大型机组锅炉所配备的引风机中，可供选择型式有三类：动叶可调轴流式风机、静叶可调轴流式风机以及双速或变频、双吸入口导叶离心式风机。火力发电厂的负荷特性要求机组具备调峰能力和变负荷运行方式。
双速离心式风机调峰经济性差，运行电耗大；采用变频离心式风机，变频器必须采用进口设备，电气设备费用昂贵。此外，离心式风机体积和重量庞大，给制造、运输、安装、检修和维护带来了很大困难，因此，本工程不推荐采用离心式风机。本工程合并风机配置方案按取消脱硫旁路烟道考虑，按动叶可调和静叶可调轴流式风机进行选型和配置台数进行了综合比较，因此本工程引风机推荐采用3×35%静叶可调风机方案。风机消音器安装风机出口管道上，根据现场实际噪音量大小，消音器安装后消音量可以降低25分贝以上。
二、风机消音器设计原理
该风机消音器为阻抗控流除油式，本公司是根据对发电厂各类锅炉引风机及送风机运行现场噪声源治理设计的，对排风带油的现象，另行设计加装积油器，当设备使用时间长，可以打开积油器下部排油阀门将积聚油液排出，根据实践所得的频谱特性资料，确定在哪些频谱范围内需要多大消声量，作为设计吸声片结构及流体通道的主要依据，我公司在设计时排风带油吸音材料不能选用超细岩棉，使用超细岩棉时间长了排风带油工况容易出现油饱和，失去吸音功能，选用具有较大吸音效果材料不锈钢丝网，以增强吸音效果。时间长了也不会出现饱和状态，具有收积油液功能。本产品采用了对高频噪声起消音作用的阻式结构及对中、低频噪声起消音作用的抗式结构，同时在阻式通道中采用了高频及低频积油结构两种消音区，用以最大限度的增宽消音频带，以实现良好的消音效果。
