胶球清洗装置及凝汽器胶球清洗系统组成及主要部件说明(—)
发布时间:2018/2/27 点击次数:1405

1.胶球清洗装置及胶球清洗系统(—)
1.1产品用途
1.2工作原理
1.3胶球清洗系统主要技术指标及其要求
1.4胶球清洗系统配置
1.5影响配置的因素
2.胶球清洗系统组成及主要部件说明
2.1收球网
2.1.1产品特点
2.1.2主要技术参数
2.1.3结构及主要外形尺寸
2.1.4收球网供货范围
2.1.5定货须知
2.2胶球泵
2.2.1概述及结构说明
2.2.2性能参数表
2.3装球器
2.3.1用途
2.3.2结构及特点
2.3.3工作原理
2.3.4供货范围
2.3.5定货须知
2.4分汇器
2.5喷球器
3. 循环水过滤系统——二次滤网装置
3.1 产品特点
3.2 结构特点工作原理
3.3 供货范围
3.4 定货须知
4. 监控系统
4.1 系统构成
4.2 控制方式
4.3 监控手段
4.4 报警功能
4.5 供货范围及定货须知

1.凝汽器胶球清洗系统
1.1 产品用途

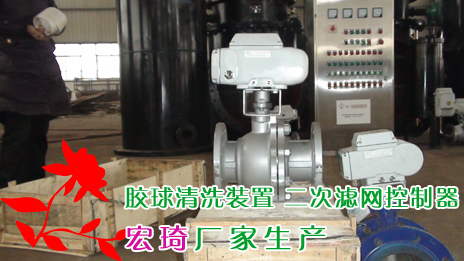

凝汽器胶球清洗装置是提高汽轮发电机组热效率的重要设备。主要由收球网、胶球循环泵、装球器、程序控制系统、清洗胶球及阀门管路等部件组成。它借助水流的作用将直径略大于凝汽器冷却管内径的清洁胶球挤过冷却管,对冷却管内壁进行反复擦洗,并把杂质带出,从而提高冷却管清洁度,避免垢下腐蚀,延长冷却管使用寿命。该装置可在机组不停机、不减负荷的条件下使用。改善了凝汽器真空度和提高了汽轮机热效率。
    胶球清洗装置可根据用户的需求和机组冷却水的脏污程度按预定的程序进行自动清洗,这样可以始终保持凝汽器冷却管内的清洁,使冷却水管具有较高的换热系数。所以安装胶球清洗装置不仅可以提高发电厂的经济效益,而且也是实现发电厂安全、满发、经济运行的有效措施之一。

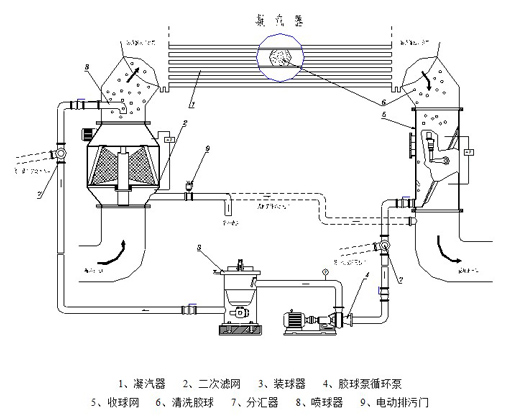

凝汽器胶球清洗和二次滤网系统示意图

1.2工作原理
选用合适的弹性清洁胶球,球的湿态直径比冷却管内径略大(约1~2mm),且湿态胶球的密度和水相近。将胶球置于装球器内,数量为凝汽器单侧冷却管数量的7~13%。打开系统全部手动球阀,启动胶球泵,胶球在循环水进口压力略高的水流带动下进入凝汽器水室。由于胶球是一个多微孔柔软的弹性体,在循环水进出口压力差的作用下被挤压通过冷却管,对冷却管内壁进行一次擦洗,使管内壁污垢随水流带出,胶球随循环水经过循环水出口管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到装球器,如此循环往复对凝汽器冷却管实现连续清洗。
以海水为循环冷却水的电厂,本系统内的各设备及管道、阀门均可按用户要求,采用耐海水的不锈钢制造。

1.3 胶球清洗系统技术指标及相应要求
技术指标:收球率≥95%
为保证系统达到较高的收球率,进行如下的工作是必要的:
?凝汽器水室的四角应以钢板衬成圆角,以消除直角涡流区。在本系统投入运行前要求管束无堵塞,无结垢。
?海绵胶球的海绵孔大小应均匀,彼此连通,无光滑表皮。浸泡在80℃水中应不老化,无疏松、且耐磨性好等。胶球投运前应在清洁水中浸泡72小时以上,以保证其密度与水接近。
?若未安装二次滤网装置,要求一次滤网过滤精度不大于10×10(mm)。
?胶球泵的安装位置应尽可能靠近收球网,且使其入口标高低于收球网引出口。
?胶球清洗系统管道的铺设,应尽量减少弯头的数量和铅垂方向的改变,以减小管道水阻。
凝汽器冷却管内的水流速度应保证在2.5m/s~1.7m/s之间。
?凝汽器水室中除循环水管进、出口外,其他通往外部的管口均加装孔径为7×7(mm)的网罩。水室隔板与端盖结合严密无串缝,水室内不存在积球的窄缝。

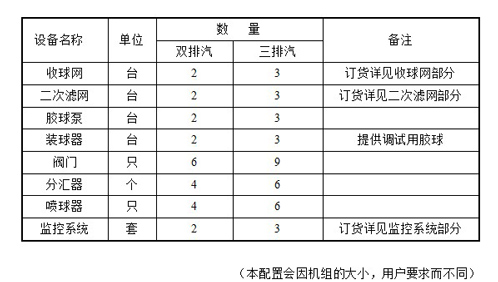

1.4胶球清洗系统配置

1.5 影响系统配置的因素:
1) 电厂名称、气轮机型号、额定功率(MW)、原设计单位名称。
2) 每台气轮机所含凝汽器的个数,每台凝汽器的回路数,各回路管束管子数目和管子内径及管束材质;冷却水管出入口直径及在正常冷却水量的情况下各回路压降,最大冷却水量的各回路压降;冷却水的正常流量及最大流量;凝汽器冷却水口管处的工作压力、有无虹吸现象。
3) 每台机组循环水泵的数量及型号、水泵的正确流量及扬程、循环泵入口及出口管道布置情况。若入口为虹吸系统,请提供立面布置图。
4) 发电厂供水及冷却水的分析资料,冷却水所含粗糙杂质及碎屑的性质;冷却水一次过滤采用的方式,漏孔的大小;冷却水有无进行化学处理。

2. 胶球清洗系统主要组成部件说明
2.1收球网
2.1.1概述
收球网是凝汽器进行胶球清洗过程中的关键组成设备之一。要维持海绵胶球对冷凝管的连续清洗,就要将胶球源源不断地送入清洗系统中。再将清洗过冷却管的胶球及时回收,再次用于清洗之用。收球网就是用来把分散在冷却水中的胶球全部收集起来的,以便重复使用的设备。所以收球网的收球率很重要。收球网的网板采用不锈钢材料、抗腐蚀、抗冲击、耐老化。我公司提供以下两种型式:

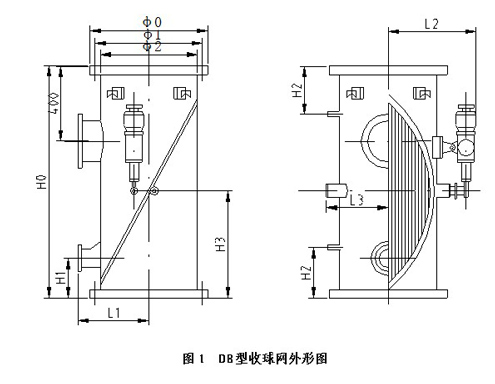

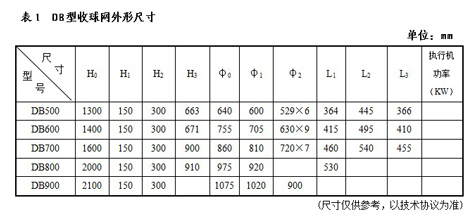

DB系列—单网板活动栅格式收球网(见图1)

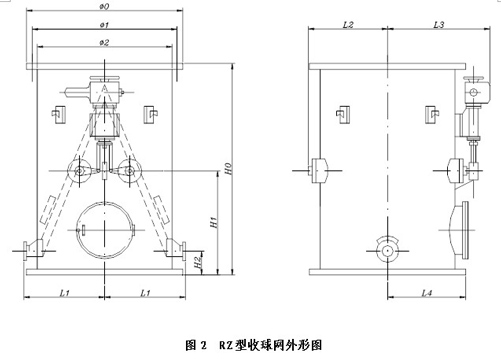

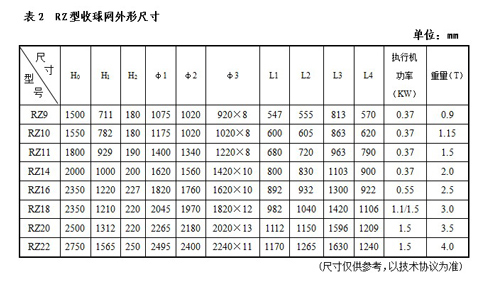

RZ系列—人字型活动栅格式收球网(见图2)
一般情况下,DB系列收球网适用于较小循环水管径较小的系统(DN500~DN900),而RZ系列收球网适用于循环水管径较大的系统(DN900~DN2600).
