油田泵房柴油机消音器结构及原理
发布时间:2023/1/16 点击次数:1054

油田泵房柴油机消音器结构及原理


介绍了油田泵房柴油机消音器结构、工作原理和特点。采用的泵房柴油机消音器结构简单,实用性强,起到了消声和隔声的作用,改善了作业工人的劳动条件,而且加装消声器后电机温度不会升得太高。

油田泵房柴油机消音器噪声目前,油田泵房噪声治理通常是在泵房四周 墙壁和房顶挂吸声板,这种方法只能消除环境中 混响噪声,降噪声的效果不够理想,来自泵房电机 的噪声仍然很大,危害着巡回检查和维修职工的 身体健康。为此,调查研究了泵房电机噪声的来源 和特性,制定出油田泵房柴油机消音器方案,通过试 验,单台柴油机消音器降低噪声13 dB左右,降噪效

果明显。



1  油田泵房柴油机消音器结构及原理

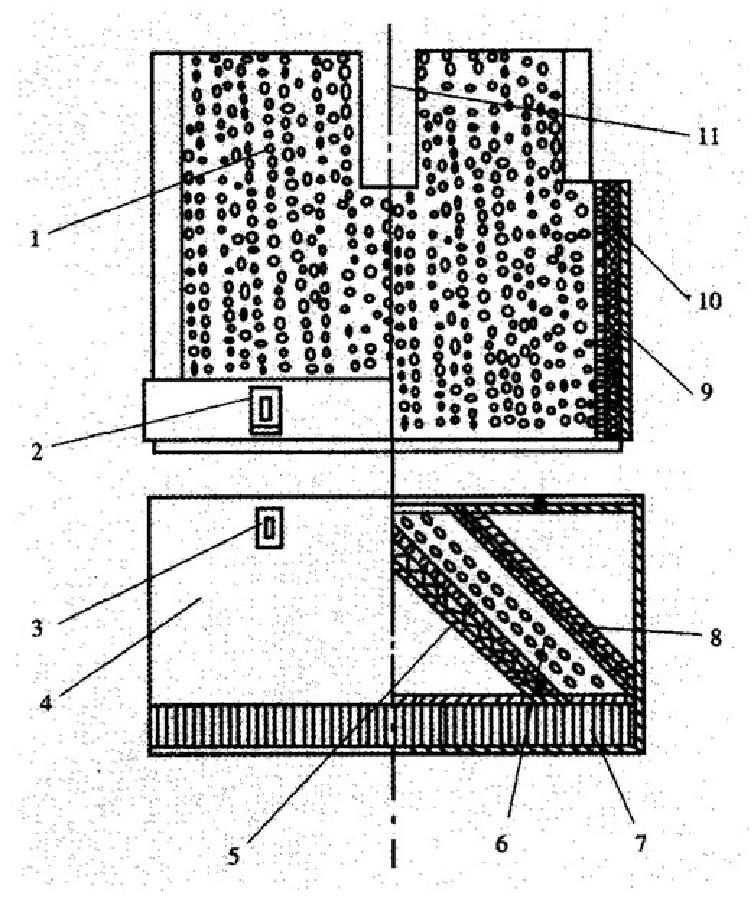

油田泵房柴油机消音器结构见图1。油田泵房柴油机消音器柴油机消音器主体和消声器 后盖组成。消声器主体一部分为半圆筒形, 一部分 为圆筒形。消声器主体内壁是多孔钢板,多孔钢板柴油机消音器主体外壳之间填充吸声棉,消声器主体 一端有挂钩合叶以便与后盖相连,另一端有竖槽。 消声器后盖为圆筒形,柴油机消音器后盖内有圆锥吸声 壁和内圆锥吸声壁组成锥形吸声通风道,消声器 后盖有进风槽,另一端有与消声器主体连接的挂钩。和隔声的作用,而且加柴油机消声器后电机不会升温过高。

1——柴油机消音器主体;2——挂钩合叶;3——挂钩;4——消声器 后盖;5—— 圆锥吸声壁;6-锥形吸声通风道;7——进风槽;

8—— 内圆锥吸声壁;9——多孔钢板;10——吸声棉;11——竖槽



柴油机消音器主体和柴油机消声器后盖装在电机上,用 挂钩合叶和挂钩连接固定,电机发出的噪声一部 分被消声器吸收。冷却风从进风槽经过锥形吸声 通风道到达消声器和电机之间的环型空间流出柴油机消声器,对电机进行冷却。这种柴油机消声器既起到了消声低噪声13 dB左右,降噪效果明显,电机最高温度 上升2℃;整个泵房6台电机加装柴油机消声器后,泵房整体降低噪声12~14 dB,降噪效果理想。

1 油田泵房柴油机消音器整体结构图

目前,已在纯梁采油厂加装柴油机消音器150 余套,并且在东辛采油厂和现河采油厂等单位推广应用,都取得了满意的降噪效果。

油田泵房柴油机消音器结构简单,实用性强, 起到了消声和隔声的作用,而且加装柴油机消声器后电 机温度不会升得太高。使用该柴油机消声器后,降低了  油田泵房电机噪声,改善了作业工人的劳动条件。
