复合式蒸汽消声器的设计原理及结构特点说明应用?
发布时间:2023/9/25 点击次数:403

复合式蒸汽消声器的设计原理及结构特点说明应用?


       复合式蒸汽消声器的设计原理及结构特点说明应用?蒸汽消声器是针对蒸汽空放或是潜水施放产生的巨大噪音而研发的新型消声器,可将噪音消减至40分贝以下,并可回收冷凝水。整个蒸汽消声器将微孔消音,填料吸附阻隔,长距离消能等措施组合,将蒸汽的能量基本消除,优于市面上各种消声器的性能。
1、
蒸汽消声器应用方向
      应用方向:
蒸汽消声器是一款针对蒸汽排放,而研发的一款蒸汽消声器。能广泛的应用于电力、石油、化工、冶金、矿山、纺织等工业的锅炉蒸汽排放及其它气体消声排放的有效消声,是消除蒸汽排放性噪声的重要措施。
2、蒸汽消声器应用形式
      2.1空气中排放:消除蒸汽空放时产生的噪声。
      2.2水中释放:消除蒸汽在水中释放产生的噪声。
3、
蒸汽消声器的种类和消音原理
3.1
蒸汽消声器种类

蒸汽消声器种类很多,但究其消声机理,又可以把它分为三种主要的类型,即阻性消声器、抗性消声器、微穿孔板消声器。
3.2主要类型
蒸汽消声器的消音原理
3.2.1阻性消声器的消音原理
      主要是利用多孔吸声材料来降低噪声的。把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列,就构成了阻性消声器。当声波进入阻性消声器时,一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉,使通过消声器的声波减弱。阻性消声器就好象电学上的纯电阻电路,吸声材料类似于电阻。因此,人们就把这种消声器称为阻性消声器。阻性消声器对中高频消声效果好、对低频消声效果较差。
3.2.2抗性
蒸汽消声器的消音原理
      是由突变界面的管和室组合而成的,好像是一个声学滤波器,与电学滤波器相似,每一个带管的小室是滤波器的一个网孔,管中的空气质量相当于电学上的电感和电阻,称为声质量和声阻。小室中的空气体积相当于电学上的电容,称为声顺。与电学滤波器类似,每一个带管的小室都有自己的固有频率。当包含有各种频率成分的声波进入一个短管时,只有在一个网孔固有频率附近的某些频率的声波才能通过网孔到达二个短管口,而另外一些频率的声波则不可能通过网孔.只能在小室中来回反射,因此,我们称这种对声波有滤波功能的结构为声学滤波器。选取适当的管和室进行组合.就可以滤掉某些频率成分的噪声,从而达到消声的目的。抗性消声器适用于消除中、低频噪声。把阻性结构和抗性结构按照一定的方式组合起来,就构成了阻抗复合式消声器。
3.2.3微孔
蒸汽消声器的消音原理
      一般是用厚度小于1mm的纯金属薄板制作,在薄板上用孔径小于1mm的钻头穿孔,穿孔率为1%—5%。选择不同的穿孔率和板厚不同的腔深,就可以控制消声器的频谱性能,使其在需要的频率范围内获得良好的消声效果。
4、
蒸汽消声器现状

蒸汽消声器型号及产品众多,均号称消音,但真正能达到将音量降低至40分贝以下的,还没见过。综合其原因:
      4.1消音形式单一,例如现用微孔原理对蒸汽进行消音的,只能说是将蒸汽的声音降低些,但要将至40以下,是完全达不到的。
      4.2隔断消音:将音量隔断在某一空间内,但一般只能消除30分贝左右噪音,不能根本解决噪音问题。且空间要求很大。
      4.3吸波材料消音,高频好,低频差。
      4.4长距离消能式消音,这需要将蒸汽的路线延长,消声器的体积就得做大,这样造价高,且有时会有空间限制,不能实际应用。
5、蒸汽噪音产生的原因
      5.1蒸汽空放时,由于压力高,出口流速快,气体急剧扩张,刺破空气会发出刺耳的尖锐噪音。若是蒸汽量很大或是流速更高,蒸汽能量增大,噪音量更加巨大。
      5.2蒸汽在水中喷射时,由于蒸汽泡在在水中爆裂,会产生巨大的爆破式噪音。
6、
蒸汽消声器多级消音特点
      消音:
蒸汽消声器是将蒸汽在喷射时发出的噪音进行消除的一种消声器。消声器特点:本消声器从源头出发,消声器采用多级多形式消音,集阻式消音和微孔消音于一体,并加长蒸汽在消声器中的行程,除低蒸汽动能,扩大蒸汽的单体面积,消音量大,效果明显,且体积小,重量轻,安装简便,易维护,是一种高效消声器。
7、
蒸汽消声器多级消音的结构及说明
      7.1

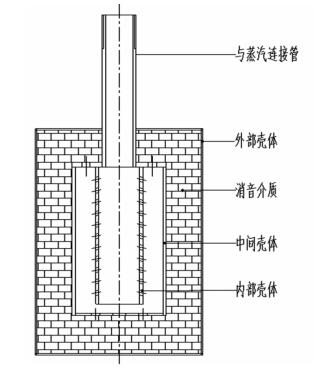

蒸汽消声器结构:1)蒸汽连接管,2)外层壳体,3)消音介质,4)中间壳体,5)内部壳体。
      7.2主要结构说明:蒸汽进入内管,在内部壳体中经斜孔旋转得到一次消音(微孔消音),将蒸汽通过斜孔加大蒸汽的运行距离,经螺旋形式在有限空间内加长,再进入中间壳体,中间壳体为微孔消音,且面积较大,让蒸发膨胀一下,蒸汽在此经微孔被切断成数个小的气源,然后进入外部壳体,经消音介质吸收蒸汽能量,迟滞气体快速扩张,再经外部壳体微孔释放,蒸汽分解减压成微气泡,消除膨胀的声音。整个过程科学合理,经过实际测试,后基本消除了蒸汽噪音,且蒸汽已无喷射的能量,在空放时还可回收蒸汽的冷凝水。蒸汽连接管可采用焊接或法兰对接。
      该
蒸汽消声器:采用多级消声,消声量大,可将噪音消减至40分贝以下,并可回收冷凝水;本消声器体积小,重量轻,安装简便,易维护;筒体采用优质不锈钢,具有足够高的强度和耐腐蚀性。整个消声器将微孔消音,填料吸附阻隔,长距离消能等措施组合,将蒸汽的能量基本消除,已广泛用于电厂蒸发排放消音。
