降低蒸汽排放噪音产品:蒸汽消声器使用说明?


      降低蒸汽排放噪音产品:蒸汽消声器使用说明?煤焦化有限公司140t/h干熄焦装置于2005年6月建成投产,配套建成1套1.8MW干熄焦余热蒸汽发电机组。设计中汽轮机及蒸汽管道暖管后没有设置蒸汽排放消音装置。刚投产时受干熄焦生产和自身故障影响,经常开、停工。开工时需对蒸汽管道进行低压和高压蒸汽暖管,暖管后蒸汽通过疏水阀直接排放。
1噪音产生的原因与危害
经过分析,产生噪音的原因如下:
     1)高压蒸汽能量的快速释放;
     2)蒸汽和空气的剧烈摩擦。
     当高压暖管时,1.5~3.43MPa的蒸汽排空产生高达230dB的噪音,严重影响电站人员的语言交流,经常因理解错误而发生误操作。电站周围的炼焦车间、备煤车间、机修车间同样深受噪音危害。
2
蒸汽消声器的制作
     由于外购蒸汽消声器没有符合我厂所需的现货,需要临时设计和生产,到货周期约半年,且价格昂贵。所以我厂决定自行设计和制作

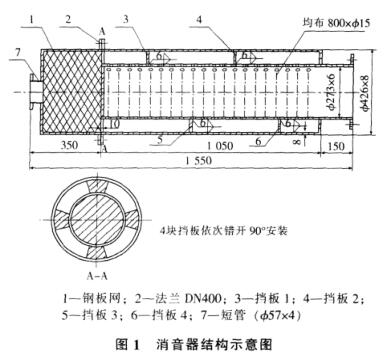

蒸汽消声器蒸汽消声器的结构见图1。
2.1
蒸汽消声器管道扩压计算
     将疏水阀后DN25管道扩大至DN50,进行一次扩压。按大压力P1=3.43MPa,则管道扩压后压力为P2。P2V2=P1V1P2=P1V1/V2=0.8575MPa
2.2
蒸汽消声器扩压箱设计
     扩压箱用DN400管道制作,对蒸汽进行二次扩压。P3=P2V2/V3=0.013398MPa在扩压箱中设置多层钢板网叠放在一起,当声波进入扩压箱通过多层钢板网时,一部分声能在多孔材料的孔隙中摩擦而转化成热能释放掉,使通过蒸汽消声器的声波减弱。同时增加阻力,降低蒸汽能量,并使扩压箱中的蒸汽均匀扩散,起到小孔消声作用。
     设置小孔消音夹套管,结构是1根末端封闭的直管,管壁上钻有很多小孔。原理是以喷气噪音的频谱为依据,保持喷口的总面积不变而用很多小喷口来代替,当气流经过小孔时,喷气噪音的频谱就会移向高频或超高频,使频谱中的可听声成分明显降低,从而减少对人的干扰和伤害。
2.3
蒸汽消声器费用与安装
     单件制造费用如下:准273mm×8mm无缝管1.55m,81kg;准426mm×8mm无缝管1.4m,114kg;钢板网和其他钢板各40kg;DN400和DN250法兰各2件;制作工日8个;单件费用约2100元。我们同时在干熄焦发电机汽轮机和除氧器安装了
蒸汽消声器,安装后干熄焦电站开工暖管蒸汽排放噪音从230dB降至80dB左右;干熄焦除氧器蒸汽排放噪音从160dB降至60dB左右。蒸汽消声器从2005年投入使用至今,效果良好,改善了操作环境,既解决了噪音污染的问题,又节约了大量费用,并且不需维护。
