水泥窑余热发电蒸汽排气消声器装置使用技术说明
发布时间:2023/10/25 点击次数:109

水泥窑余热发电蒸汽排气消声器装置使用技术说明


       水泥窑余热发电蒸汽排气消声器装置使用技术说明。水泥窑余热发电是新型干法水泥生产线的重要配套项目,在生产使用过程中随水泥窑一起启动、运行或停机,在启动时由于需要对余热锅炉进行逐步加热升压,同时对主蒸汽管道进行暖管,需要开启主蒸汽管道上安装的多个汽液两相流疏水阀进行排汽疏水,在停止时同样需要开启主蒸汽管道上的疏水阀进行泄压疏水,大量的高温高压蒸汽通过疏水阀后会产生巨大的噪音。在生产不正常时可能会出现长时间的巨大噪音,对工作人员产生听力损伤,分散人的注意力,导致反应迟钝,容易疲劳,工作效率下降,差错率上升,噪声还会掩蔽安全信号,如报警信号和车辆行驶信号等,以致造成事故。
      针对上述缺陷,如果购买锅炉排汽消声器造价会很高。经过不断探索改进,制作了既不影响蒸汽排泄,又能很好控制排汽噪音的

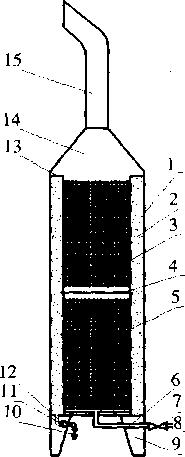

蒸汽排气消声器装置,结构见图l。

蒸汽排气消声器装置是将主蒸汽管道各排汽口通过管道连接至蒸汽排气消声器装置进汽口,蒸汽通过蒸汽排气消声器装置后外排,能够很好的消减排气噪音。本蒸汽排气消声器装置在使用时,蒸汽管道排岀的高温高压蒸汽通过蒸汽进汽截止阀7及蒸汽进汽管6进入内下筒5,减压后经内筒体多孔板壁进入充满复合吸声材料2的中压腔体,进一步减压降噪,再经上内筒3的多孔板壁进入上内筒内,进一步减压,数:0=1.5x4928=7392m7h0根据此风量,选取合适收尘器即可满足工艺要求。
1—筒体;
2—复合吸声材料;
3—上内筒;
4—中间隔板;
5—下内筒;
6—蒸汽进汽管;
7—蒸汽进汽管截止阀;
8—蒸汽进口;
9一支腿;
10—排污管截止阀;
11—排污管过滤器;
12一排污管;
13—上内筒子压盖;
14—排汽锥体;
15一排汽管
图1
蒸汽排气消声器装置结构
      排汽锥体14与排汽管15排出。筒体内产生的水滴经排污管12,通过排污过滤器11及排污阀10排出,减少筒体内的腐蚀。
      我公司各排汽口安装该锅炉排气消声器后,噪音从130dB左右消减至70dB以下,减少了噪音对现场工作人员的健康危害,改善了职工的工作环境。
