火电厂蒸汽放空消声器,锅炉排气蒸汽消声器使用?
发布时间:2023/10/31 点击次数:366

火电厂蒸汽放空消声器锅炉排气蒸汽消声器使用?


      火电厂蒸汽放空消声器锅炉排气蒸汽消声器使用?介绍蒸汽放空消声器锅炉排气蒸汽消声器型在电厂蒸汽放空时的消声作用、效果及其阀门流量的适配,分析ZF416型消声器的流量一驻压特性曲线及其阀门结构的选择。

蒸汽放空消声器锅炉排气蒸汽消声器这种新型消声器是在对冷喷注的噪声进行理论分析和实验研究的基础上提出来的控制喷注噪声的新概念和高效率的新方法,在噪声控制实践中用于降低压缩气体通过喷门排放时产生的干扰噪声。

蒸汽放空消声器锅炉排气蒸汽消声器控制噪声机理与通常被采用得普遍的阻抗型消声器完全不同。阻抗型消声器不改变噪声源本身,而只在噪声产生出来后,在噪声向周围或下游传输途径中,吸收噪声的能量或使其传输阻抗失配,达到抗拒其行进的作用.而小孔消声器控制噪声是从噪声源人手,改变噪声产生的机制和频谱分布从而降低干扰噪声,属于积极的噪声控制方法,因此具有降噪量大、体积小、重量轻等一系列卓越性能,20余年来越来越多地被推广采用。
     蒸汽放空消声器,锅炉排气蒸汽消声器的消声量因喷注的工质不同而有差异,对高温高压水蒸汽喷注的降噪量比由压缩空气冷喷注推导出的理论值要高许多,是小孔消声器发挥效率高的场合。火力发电厂蒸汽锅炉启动过程中的对空排气正是高温高压蒸汽,因此小孔消声器特别适用于控制火力发电厂蒸汽锅炉排气噪声,实际消声量可达40dB(A)左右,一发电厂大型和中型锅炉排放的蒸汽温度、压力很高且排放量巨大当蒸汽携带巨大能量穿过消声器时,必然对消声器施加极强的摧毁力,因此蒸汽放空消声器,锅炉排气蒸汽消声器从原理诞生到发电厂锅炉上实际应用,其间必须解决一系列工程问题。
     例如先要选定消声器工作状态参数,然后完成与状态参数关联的种种强度设计和制造方法,以及消声器的支座结构匚小孔消声器的工作状态主要取决于穿过消声器的物质流量当消声器与锅炉排汽阀门连接后,消声器承担的流量取决于阀门排汽量口可见阀门排汽量间接地确v:蒸汽放空消声器,锅炉排气蒸汽消声器的工作状态,因此只有阀门与通过消声器的蒸汽流量适配得当,才能为消声器建立良好的工作状态,一在为排汽阀门选配小孔消声器时,先要知道该阀门在实际一匸作状况下的实际排放流量。阀门生产厂在产品说明中为用户提供了商品的标称排放量。

蒸汽放空消声器锅炉排气蒸汽消声器能否以此标称排放量作为实际排放量去选配蒸汽放空消声器锅炉排气蒸汽消声器,在这个问题上必须慎重,因为有些用途的岡门特别重视其工作过程中必须能迅速且充足地保证应有的排放量,所以标称排放量这一指标提得很保守,与实际排放量相比大有折扣口以某阀门厂生产的标称排放量为HOt/h的安全阀门为例,其工作压力为10MPa左右喉径87mm,喉径尺寸与排放量的对应关系是遵照行业主管部门中华人民共和国劳动人事部的《蒸汽锅炉安全技术监察规程》中指定的公式确定的,该公式载于下:8二CA(10.2P+l)K式中£一安全阀的排放量,kg/h;A一安全阀排气面积,mm%P一安全阀人口处蒸汽压力,MPa;C一安全阀排放系数,hNd/4时00.235.从上式可看出:E与4成正比,与户也基本成正比。
     这是显见的物理规律,但C的取值就包含了人为的决策因素,上述规程中规定:安全阀的总排气能力,必须保证在锅筒和过热器上所有安全阀开启后,锅炉内的蒸汽压力上升幅度不超过附表中规定值因此C的取值事实上包含了一定的安全系数由于安全系数的介入,使标称排放量与实际排放量产车了差距据了解同业在建立喉径与排放量的关系时也有采用与上式相似的公式,但其c值约取0.6这意味着相同的标称排放量,其喉径比我国要小很多,当然实际排放量也相应地小:考核安全阀的实际排放量,理想的办法是现场测量,但是如此高温高压円大流量的测量在技术上是难以实现的,此外可以通过计算来r解流量,计算中必须在大量的蒸汽参数中正确地选择符合实际情况的数据和计算式“水是一种特殊物质,水蒸汽是特性特别难以确定的物质它的许多特征与大部分其他物质特性完全不同.
     通过喷口的流量的基本式是:Q=P.UA式中R是喷口处的密度,S是线速度泌是喷口面积匚计算的结果是,该安全阀的实际排放量大约在250t/hh下,当大体上知道阀门的实际排放量后就可以按照这个数值为阀门选配相同排放量的消声器「阀门与蒸汽放空消声器,锅炉排气蒸汽消声器流量配合得适当时,

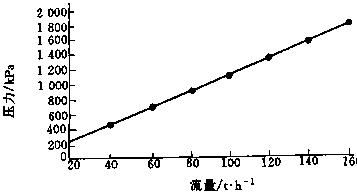

蒸汽放空消声器锅炉排气蒸汽消声器能获得良好的工作状态,消声效率高、阻力小,受到的张力、径向力及温度等都与设计时选定的参数一致,即充分发挥效率又安全可靠,排放不同流量时小孔消声器的工作状态,如图1所示图1是“ZF416”型消声器的流量一驻压特性曲线,横坐标表示通过消声器的流量,纵坐标指示消声器气室内的驻压该消声器的额定流量为60t/h,从图中可看出注入消声器的流量从小向大增加时,消声器内压也随之上升呈线性关系在额定流量60t/h处,驻压为670kPa,这样工图1ZF416型小孔消声器不同排放流量的工作状态作状态比较适宜,也是设计者在设计时选定的,在这个压力下消声器效率高,承受应力也很安全。
     在此状态下进行蒸汽放空消声器,锅炉排气蒸汽消声器强度设计所确定的容器壁厚、型体尺寸及支座系统都比较匀称得体,在制造过程中的经济指标也较好。但如果给消声器注入流量大大超过额定流量,在流量达到120t/h时,这相当于消声器与阀门流量配合不当的情况,相当于60t/h消声器配用于标称流量是60t/h而实际流量是12t/h的安全阀,从图上可查出气室压力要增加至134kPa,才达到气流出人平衡,于是蒸汽放空消声器,锅炉排气蒸汽消声器的工作状态偏离了设计参数,其影响是消声器各部受到的应力都成倍增加,阻力也会增加,温度也会提高,虽然由于蒸汽放空消声器,锅炉排气蒸汽消声器强度设计时都留有高倍率的安全系数,但消声器长时期超负荷使用也是不允许的。
     高压蒸汽锅炉蒸汽压力为10MPa,超高压和亚临界蒸汽压还要髙许多,而小孔消声器气室压力小于1MPa,两者相差悬殊宀因此在为发电厂设计蒸汽排放消声器时,应在小孔消声器前加一级扩容降压,这一级的人口强度设计应能承受相应高压的载荷为发电厂降低锅炉蒸汽排放噪声的蒸汽放空消声器,锅炉排气蒸汽消声器通常将小孔消声器与扩容降压级合并在一起成为一个整体「例如“ZF”型系列消声器,这种
蒸汽放空消声器锅炉排气蒸汽消声器可以直接与锅炉上的排气阀门相联接。
