风机消音器一种风机进出口通风管道消音降噪装置
发布时间:2024/1/2 点击次数:344

风机消音器一种风机进出口通风管道消音降噪装置

     风机消音器一种风机进出口通风管道消音降噪装置。风机消声装置,尤其是涉及一种用于各类离心风机、鼓风机、轴流风机、飞机涡轮喷气发动机、飞机涡轮风扇发动机、大型送风机进出口和通风排气管道中,以及冷却塔风机出风口的一种消音降噪装置。
     风机的用途广阔,涉及船舶、矿山,煤炭等多个领域,由于风机起到换气作用,多用在封闭,且空间较小的区域内居多。在这种环境下,风机的运转会产生噪声,极大的影响了人们的正常工作。目前市面上风机在不采取消声的情况下运行产生的噪声>100分贝,大于规定标准噪声指数。
     对风机的降噪主要是采用
风机消音器,现有风机消音器主要利用降低风道进风口空气动力性噪声,将进风口分割成几段进行消除风阻以及分离风机内部的噪声,消声效果好,但是也存在一些问题:风机风机消音器内部设计了很多抗噪板,阻碍了风速的流动;风机消音器内部设计复杂,给加工安装带来一定难度,提高了制造成本;体积大,笨重,不便于搬运等。另,部分现有风机消音器的结构简单,包括罩壳,罩壳内设置有内管道,罩壳与内管道之间填充有多孔吸声材料,罩壳的进风端处经螺钉固定设置有风门,内管道内还安装有若干穿孔板。其仅是在内管道内开有数个通孔,噪声在经过内管道时由于没有任何阻挡,大部分噪声会从通过内管道传到外部,仅有小部分噪声会从通孔内被吸声材料吸收。故此结构的消声效果不理想。
     为了克服上述缺点,本领域技术人员积极创新研究,以期创设出一种新型的风机消音器。
     主要解决的技术问题是提供一种
风机消音器,噪音通过进风口进入,噪音先经过下锥帽反弹至筒体的内筒壁,通过多孔板、消音板和消音层消音吸声后,再次被反弹至上锥帽,并通过出风口排出,在此过程中,噪音通过多次反弹、消声、减燥,可将噪音由100多dB,降至30-40dB,消声降噪效果理想,满足并高于国家排放标准。
     为解决上述技术问题,本发明采用的一个技术方案是:提供一种风机消音器,包括包括筒体,筒体的中间为圆筒,圆筒的上端形成口径渐缩的上锥筒,圆筒的下端形成口径渐缩的下锥筒,下锥筒的下端连接进风口,上锥筒的上端连接出风口,筒体的筒壁包括外筒壁和位于外筒壁内侧的内筒壁,内筒壁和外筒壁之间设有消音层,消音层的厚度为10-15cm,内筒壁为多孔板;
本发明的有益效果是:优点至少具有以下几点:
     一、本发明的筒体的筒壁包括外筒壁和内筒壁,内筒壁和外筒壁之间设有消音层,筒体的圆筒段且位于筒体中间位置设置有消音板,上锥筒的内侧安装有上锥帽,下锥筒的内侧安装有下锥帽,噪音通过进风口进入,噪音先经过下锥帽反弹至筒体的内筒壁,通过多孔板、消音板和消音层消音吸声后,再次被反弹至上锥帽,并通过出风口排出,在此过程中,噪音通过多次反弹、消声、减燥,可将噪音由100多dB,降至30-40dB,消声降噪效果理想,满足并高于国家排放标准;
     二、本发明的
风机消音器内设有上锥帽和下锥帽,增加了噪音反弹次数,极大限度吸收噪音,起到降噪作用;
     三、本发明的上、下锥帽的高度和锥度以及消音板距上、下锥帽的开口的垂直距离设置合理,既不会阻碍风速的流动,能够保证风机获取足够的进风量;又能使噪音最大程度的反弹、消音,降噪效果佳。
     四、本发明的结构精简,便于制造和安装,且造价低;同时重量轻,便于运输;
     五、本发明的多孔板和消音板均采用镀锌板,耐烟气冲击,耐腐蚀性强,寿命长,维护简单;使用过程中不需要动力,节能环保,运行成本低。
     上述说明仅是本发明技术方案的概述,为了能够更清楚了解本发明的技术手段,并可依照说明书的内容予以实施,以下以本发明的较佳实施例并配合附图详细说明如后。

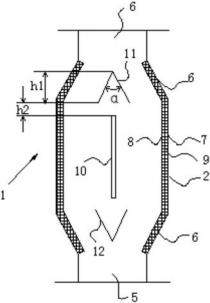

图1是
风机消音器的整体结构示意图;
     图2是本发明的筒体的圆筒段的俯视图;
     附图中各部分标记如下:
     筒体1、圆筒2、上锥筒3、下锥筒4、进风口5、出风口6、外筒壁7、内筒壁8、消音层9、消音板10、上锥帽11、下锥帽12、、螺栓13、高度h1、锥度α和垂直距离h2。
