复合式小孔消音器结构示意图及技术使用说明
发布时间:2024/1/29 点击次数:259

复合式小孔消音器结构示意图及技术使用说明

      复合式小孔消音器结构示意图及技术使用说明,随着经济建设的快速发展,生活条件的提高,人们对生活与工作环境要求越来越高,安静的生活与工作环境是追求的重点。噪声是工业中多见的污染因素。工业噪声主要是由企业内的各种设备产生的。噪声会使听力下降,注意力不易集中,反应迟钝,容易疲乏,不仅使工作速度受到影响,而且会降低工作质量。如果噪声级超过85dB,将会危害人的神经系统、心血管系统、消化系统和内分泌系统,产生神经衰弱和高血压等病症。所以,设计产品时必须考虑降噪和防噪问题。
     一种组合型

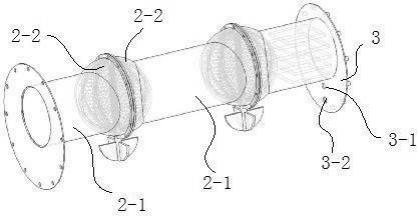

复合式小孔消音器,包括平行布置的套管和位于套管内的内管;内管两端各通过一个封头与套管密封连接,在封头上开有连通外界与内管和套管之间形成的密封腔体的注水孔和排气孔;内管由多段内部圆筒相接而成;多段内部圆筒的相邻端各设有一个半圆形壳体;半圆形壳体与内部圆筒是相通的,半圆形壳体圆心与内部圆筒轴心偏置;在相邻半圆形壳体组成的圆形壳体内安装有圆形的叶轮;叶轮包括安装在半圆形壳体上的与内部圆筒轴线垂直的旋转轴;旋转轴上固定有多个均匀布置的半圆形叶片,半圆形叶片上开有小孔,每个半圆形叶片上开的小孔的直径不同;旋转轴一端延伸至密封腔体内,旋转轴此端固定有扇叶。
     其进一步是:套管和内管不同轴;叶轮旋转轴与套管轴线垂直且相交,叶轮旋转轴与内管轴线垂直但不相交。
     内管的后一段的内部圆筒内固定有消声板。叶轮的半圆形叶片外边缘设置有加强筋。内管的半圆形壳体周边上开有沿圆心对称的两个半圆形槽,叶轮的旋转轴安装在半圆形槽内。
     组合型复合式
小孔消音器,其特征在于:内管的相邻的半圆形壳体之间通过法兰连接。套管由多段外部圆筒相接而成;套管的相邻的外部圆筒之间通过法兰连接。内管一端的封头上开有呈圆形分布的安装孔,套管对应端上固定有与安装孔配合的法兰;内管另一端的封头上固定有呈圆形分布的螺栓,套管对应端上固定有与螺栓配合的法兰。
     叶轮旋转轴两侧的半圆形叶片受力不平衡,进而气流推动叶轮旋转,处于内筒与套管之间的叶轮在水的作用下起到阻尼作用。由于叶轮旋转,每个叶片小孔直径不一样,相应消除的噪声频带增宽,叶轮旋转对气流的能量具有耗散作用,提高消声效果。
