一、胶球泵概述

JQ型胶球清洗泵是我厂结合IS 泵与污水泵的诸多特点而精心研制开发的系列产品。该泵系单级单吸悬臂式无堵塞离心泵，主要应用于胶球清洗装置中胶球的输送。

二、胶球泵产品特点

JQ型胶球清洗泵为真正的低转速、宽流道设计，不会损伤胶球。具有效率高、可靠性好、抗堵性能好等诸多优点，可以配合机械密封结构形式，以满足不同的场合使用，是替代同类产品的选。

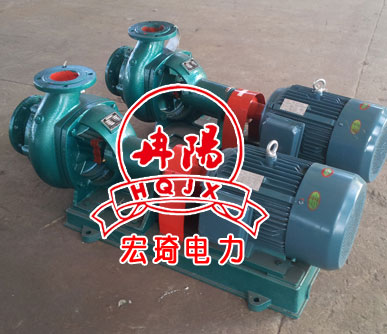

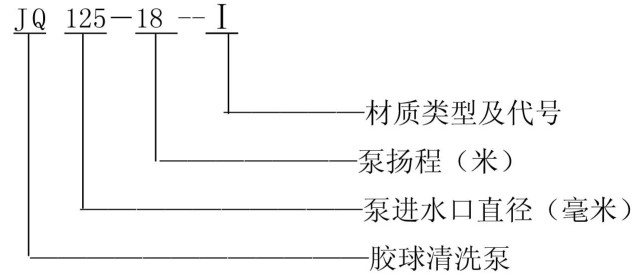

三、胶球泵型号及其意义

四、胶球泵结构说明

      该泵主要零部件有泵体、泵盖、叶轮、轴、托架等。叶轮为闭式无堵塞型式，有双叶片、三叶片两种。

过流部件材质:灰铸铁、球墨铸铁、不锈钢三种。客户可根据输送介质和使用场合等情况选择使用。

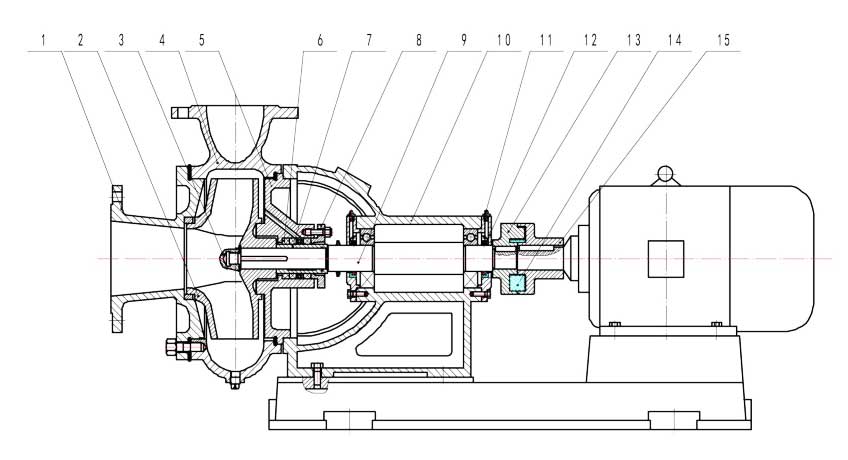

结构图：

1、前泵盖2、叶轮3、叶轮螺母4、泵体5、后泵盖6、填料7、轴套8、填料压盖9、轴10、托架11、压注式油杯12、轴承盖13、泵联器14、弹性块15、电联器

五、胶球泵性能参数表

六、胶球泵安装
   1、安装前应检查泵和电机。如果确认无任何因装卸和运输等原因造成的紧固件松动和损坏、泵的进出水口完好、无尘土、污物进入泵内，则可以直接安装使用。

      2、安装前应作好相应的附件检查工作。

      3、安装泵的基础平面应用水平仪找平，基础应牢固可靠。

      4、调整、找正泵的与电机轴心线，如不同心，应用垫铁调到同心为止，并保证上紧底座螺栓和地脚螺栓后仍保持同心，同心度可通过测量联轴器外圆和两端面间隙来控制，联轴器上、下左、右差别不超过0.1毫米，端面四周大间隙和小间隙之差不得过0. 3毫米。

      5、胶球泵的安装高度，管路的长度、直径、流速应符合计算,力求减少不必要的损失。

      6、胶球泵的管路系统应有自己的支架，重量不允许由水泵支承，以免影响泵的正常工作。

      7、胶球泵的安装位置高于液面时，应设底阀，并注意安装位置(考虑阻力损失)不得大于泵的允许吸程，若泵的安装位置高于液面时，可于泵进水管设控制阀，滤网根据抽送介质所含不同杂物设置，主要防止木棒、树枝等条形物吸入泵内。

七、胶球泵使用和保养

      1、起动:以点动方式检查泵的转向是否正确，不得长时间反转，起动前，在非灌注情况下，设置底阀时，应加灌足量引水，在不设底阀时应采用抽真空引水方式，确认可正常起动时，即接通电源，调节轴封呈滴漏状态(严禁无水运转)。

      2、进出口设置压力表(进口吸上状态时设真空表)，以监测泵运行状态。在起动时应关闭这些表计，正常运转后打开表计，调节到所需运行工况。

      3、运转:当泵进入正常工作状态后，需经常检查电机温升情况，轴承温升不应超过35° C，极限温度不应大于75° C。

      4、使用和保养:泵运行1000小时后，应进行检查，并更换新油一次，如发现叶轮与密封环间隙磨损增大，应予以调整，端面间隙应控制在0. 3JQJQ~0.5JQJQ,磨损严重时，可重更换相应零件。

      5、拆卸按以下顺序进行，松开进水侧螺母，取下前泵盖，拧下叶轮螺母，取下止退垫圈、叶轮、泵体、后泵盖和轴套、拆下轴承盖，取下轴承和轴(防止损伤、弄赃)。装配顺序与上述相反。
